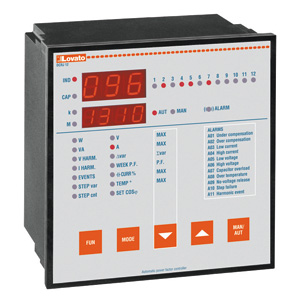

DCRK 12 RU (Снят с производства, замена на DCRL8 + модуль расширения EXP1006 2шт) АВТ. РЕГУЛЯТОР РЕАКТ. МОЩНОСТИ, 12 СТУПЕНЕЙ, 144*144

Технические характеристики

Тип корпуса для установки на переднюю панель
Число ступеней регулирования 12
Дисплей 3-цифровой дисплей
Доп. функции могут быть запрограммированы для управления аварийной сигнализацией и/или кондиционером
Напряжение питания и управления 380 ~ 415 VAC
Номинальная частота 50/60 Гц
Измеряемое напряжение 323~457 VAC
Потребляемая мощность в цепи измеряемого напряжения 5 VA
Номинальный измеряемый ток (Ie) 5 А, 1 А по специальному запросу
Диапазон измерения тока 0,125 ~ 6 A для шкалы с пределом измерения 5 A; 0,025 ~ 1,2 A для шкалы с пределом измерения 1 A
Потребляемая мощность в цепи измеряемого тока 0,65 Вт
Непрерывно выдерживаемая перегрузка по току 1,2 Ie
Тип измерения напряжения и тока TRMS (подлинное действующее значение)
Диапазон измерений температуры −30°С … +85°С
Тип датчика температуры Внутренний
Количество выходных реле 12
Конфигурация контактов 11NO + 1 перекидной
Номинальный ток релейного выхода 5 A, 250 VAC (AC1)
Макс. ток выходных контактов 12 А
Настройка 4 операционные клавиши
Индикация 7 LED-индикаторов для основных функций и измерений
Интерфейс программирования TTL/RS232
Тип подключения Съемные клеммы
Материал корпуса Самозатухающий черный пластик
Механическая износостойкость 10ˆ5 циклов
Электрическая износостойкость 30x10ˆ6 циклов
Степень защиты IP41
Рабочая температура −20°С … +60°С
Габаритные размеры 144x144 мм
Вес 660 г
Количество в упаковке 1 шт

Артикул: DCRK12RU

Цена по запросу

В наличии, шт. 0
Удал. склад, шт. 0

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

DCRK 12 RU (Снят с производства, замена на DCRL8 + модуль расширения EXP1006 2шт) АВТ. РЕГУЛЯТОР РЕАКТ. МОЩНОСТИ, 12 СТУПЕНЕЙ, 144*144

Параметры

Напряжение питания	DCRK5 \| DCRK7	DCRK8 \| DCRK12
Номинальное напряжение	-380. ..415В (другие под заказ)
Отклонение	-15%. ..+10% Ue
Номинальная частота	50 или 60 Гц ±1 % (самоконфигурация)
Мощность потребления	6.2ВА	5ВА
Мощность рассеивания	2.7Вт	3Вт
Максимальная мощность потерь на выходных контактах	0.5Вт с 5А
Время устойчивости к микроотключениям	<30мс
Отключение при пропадании напряжения	>8мс
Токовый вход	DCRK5 \| DCRK7	DCRK8 \| DCRK12
Рабочий ток 1е	5А (1А под заказ)
Рабочий диапазон	0.125...6А
Постоянная перегрузка	20%
Тип измерений	TrueRMS
Кратковременный ток к.з.	10xIe в течение 1 с
Динамическое ограничение	20xIe в течение 1 мс
Входная мощность	0.65W
Диапазон управления	DCRK5 \| DCRK7 \| DCRK8 \| DCRK12
Установка коэффициента мощности	0.80 ind... 0.80 cap
Время повторного включения ступени	5... 240с
Чувствительность	5...600с/ступень
Выходные реле	DCRK5 \| DCRK7	DCRK8 \| DCRK12
Число выходных контактов. Внимание! 1 выходной контакт гальванически изолирован	5 7	8 12
Тип выходов	4 + 1 но. 6 + 1 но.	7но. + 1п. 11но. + 1п.
Максимальный ток общей шины	12А
Коммутируемый ток Ith	5А
Коммутируемое напряжение	-250В
Максимальное коммутируемое напряжение	-440В
Обозначение согласно EC/EN 60947-5-1 AC-DC	С/250, В/400
Комутационная износостойкость при О.ЗЗА, ~250В и режиме АС1 1	5x10⁶
Коммутационная износостойкость при 2А, -250В и режиме АС1 1	4x10⁵
Коммутационная износостойкость при 2А, -400В и режиме АС1 1	2x10⁵
Условия эксплуатации	DCRK5 \| DCRK7	DCRK8 \| DCRK12
Рабочая температура	-20 ... +60°С
Температура хранения	-30 ... +80°С
Влажность воздуха	<90%
Подключение	DCRK5 \| DCRK7	DCRK8 \| DCRK12
Тип выводов	Разъемы
Сечение подключаемых проводников (min-max)	0.2 -2.5 mm² (24- 12 AWG)
Усилие затягивания	0.8 Нм (7 Ibin)
Корпус	DCRK5 \| DCRK7	DCRK8 \| DCRK12
Версия	Щитовой прибор
Габариты ШхВхГ	96х96х65мм	144х144х62мм
Размер окна	91x91 мм	138.5x1 38.5мм
Степень защиты	Р54	IP41 (IP54 при использовании защитной оболочки)

Автоматические регуляторы реактивной мощности серии DCRK выпускаются в пластиковом корпусе размером 144 x 144 мм или 96 x 96 мм и предназначены для крепления в электрических шкафах. Регуляторы мощности этой серии позволяют точно управлять коэффициентом мощности системы и осуществлять оптимальное использование конденсаторов, производить правильную оценку величины тока на основании средневзвешенных значений при высоком содержании гармоник. Регуляторы серии DCRK имеют 3-х разрядный семисегментный индикатор параметров сети и 4 кнопки для задания параметров. Оснащены интерфейсом RS-232/TTL для установки параметров (U, I, cos φ) с компьютера или ноутбука.

Основные параметры автоматических регуляторов реактивной мощности этой серии:

Исполнения с 5, 7, 8 или 12 ступенями регулирования
Внутренний температурный датчик
Передовые функции для расчета текущей перегрузки конденсаторов
Цифровой микропроцессорный регулятор для автоматической корректировки коэффициента мощности с выходным реле для коммутации конденсаторных батарей
Подходят для использования в системах когенерации
Осуществляют оптимальное использование конденсаторов гарантирующее более продолжительное время их эксплуатации
Средненедельное измерение коэффициента мощности системы (за последнюю неделю), перегрузки конденсатора, температуры, гармонических искажений тока и напряжения
Защита от отсутствия вырабатываемого напряжения
Защита от перегрузки конденсаторных батарей и перегрева передней панели
Автоматическая настройка функций
Порт последовательного подключения RS-232/TTL
Степень защиты: IP54 для DCRK 5 и DCRK 7, IP41 для DCRK 8 и DCRK12, IP54 при использовании защитной крышки 31PACR
