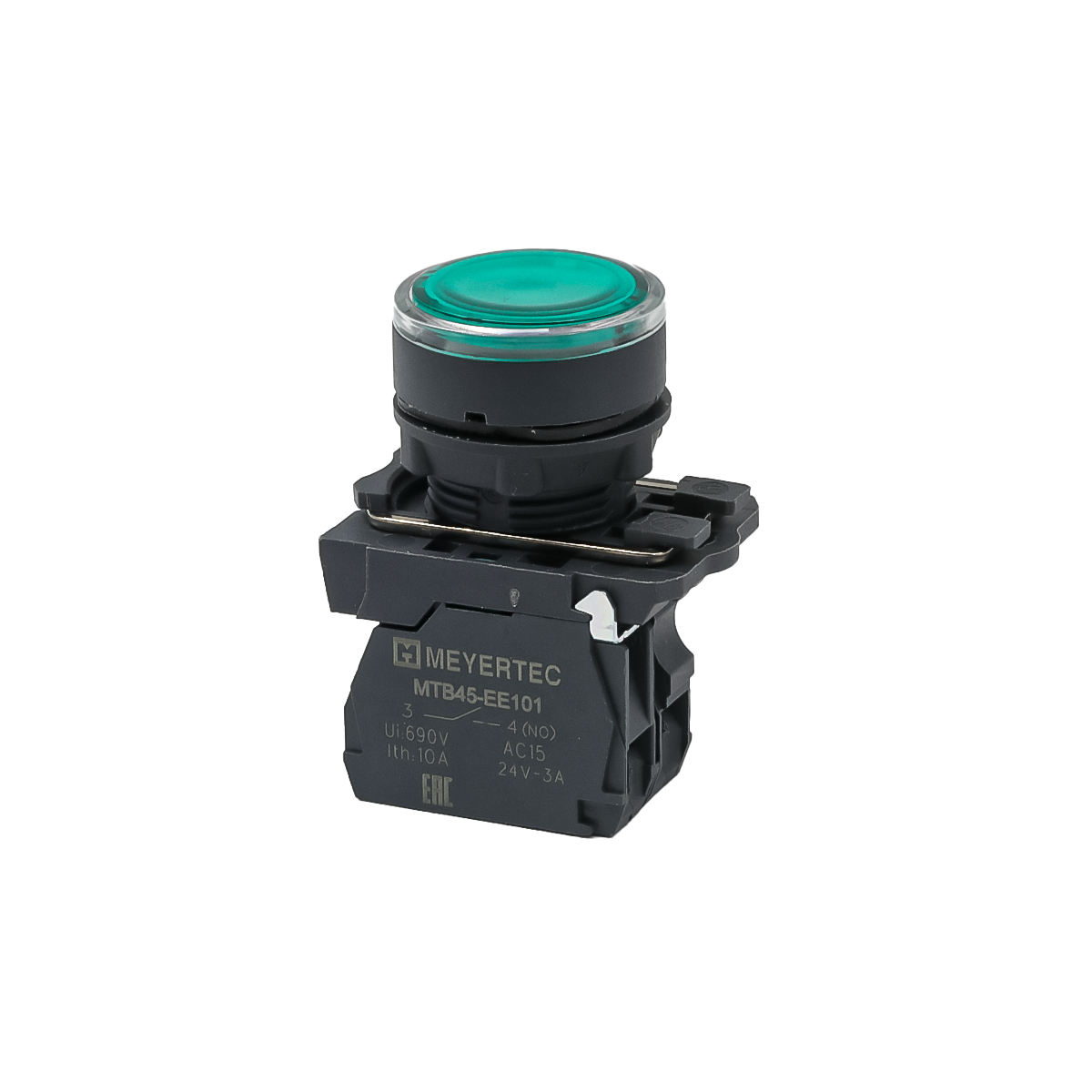

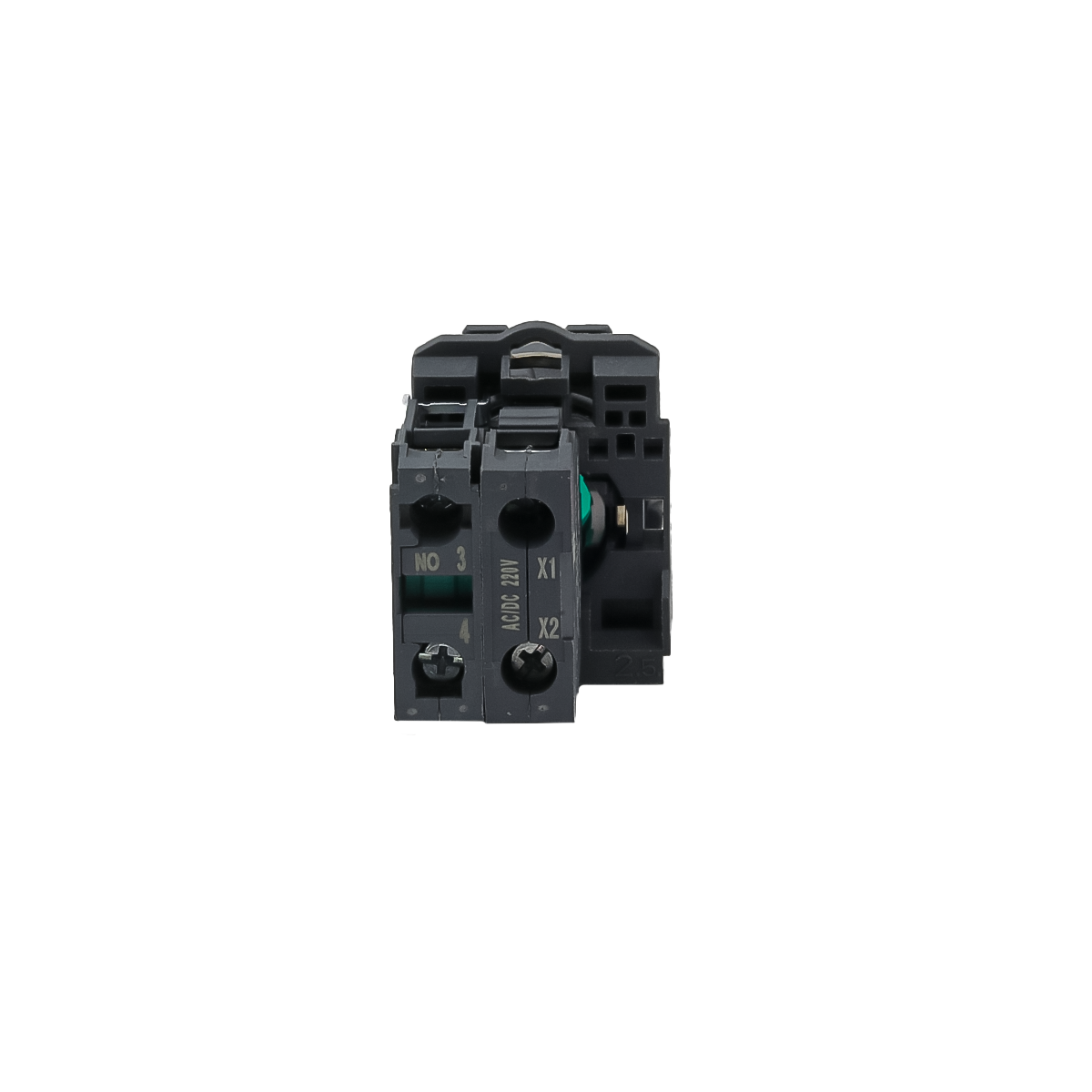

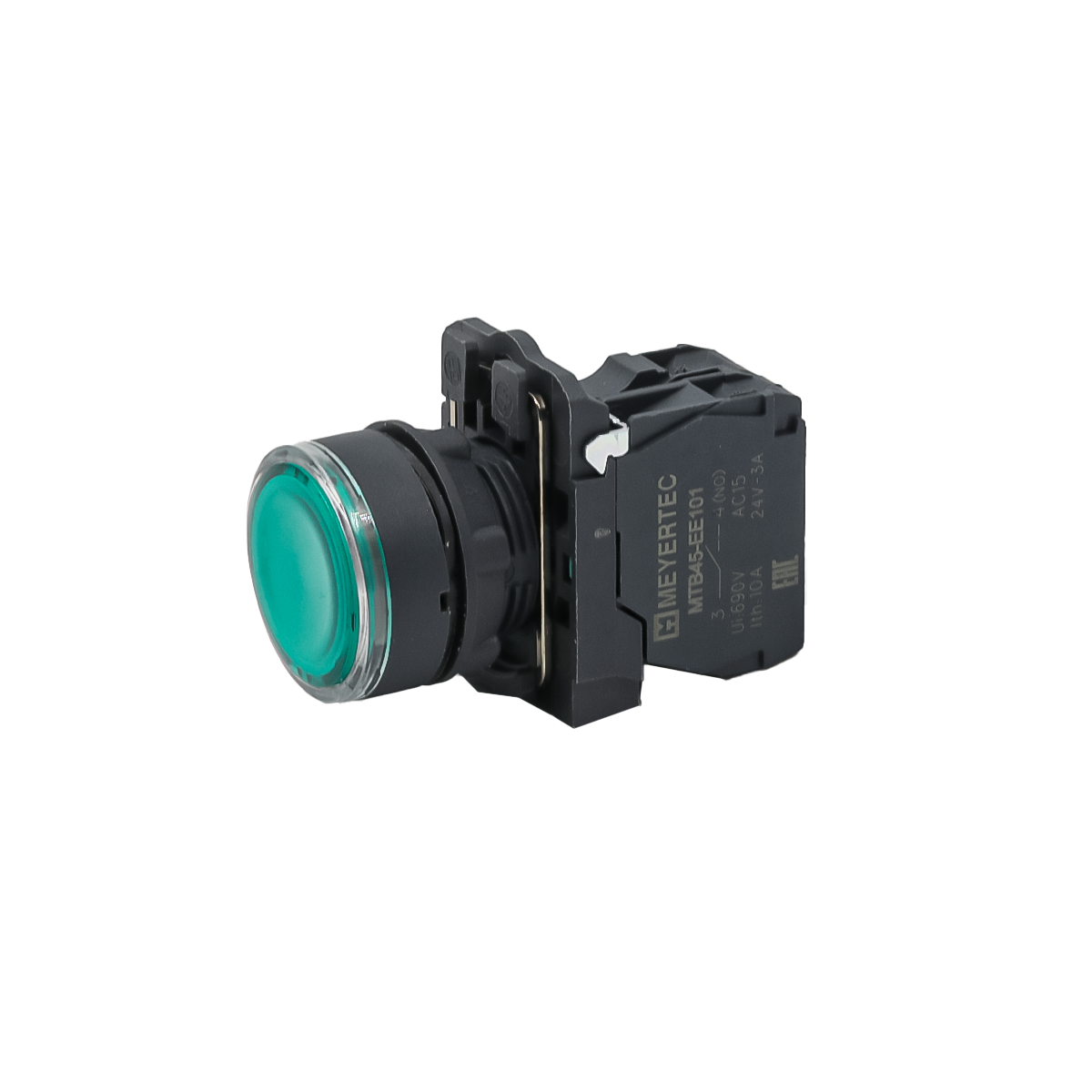

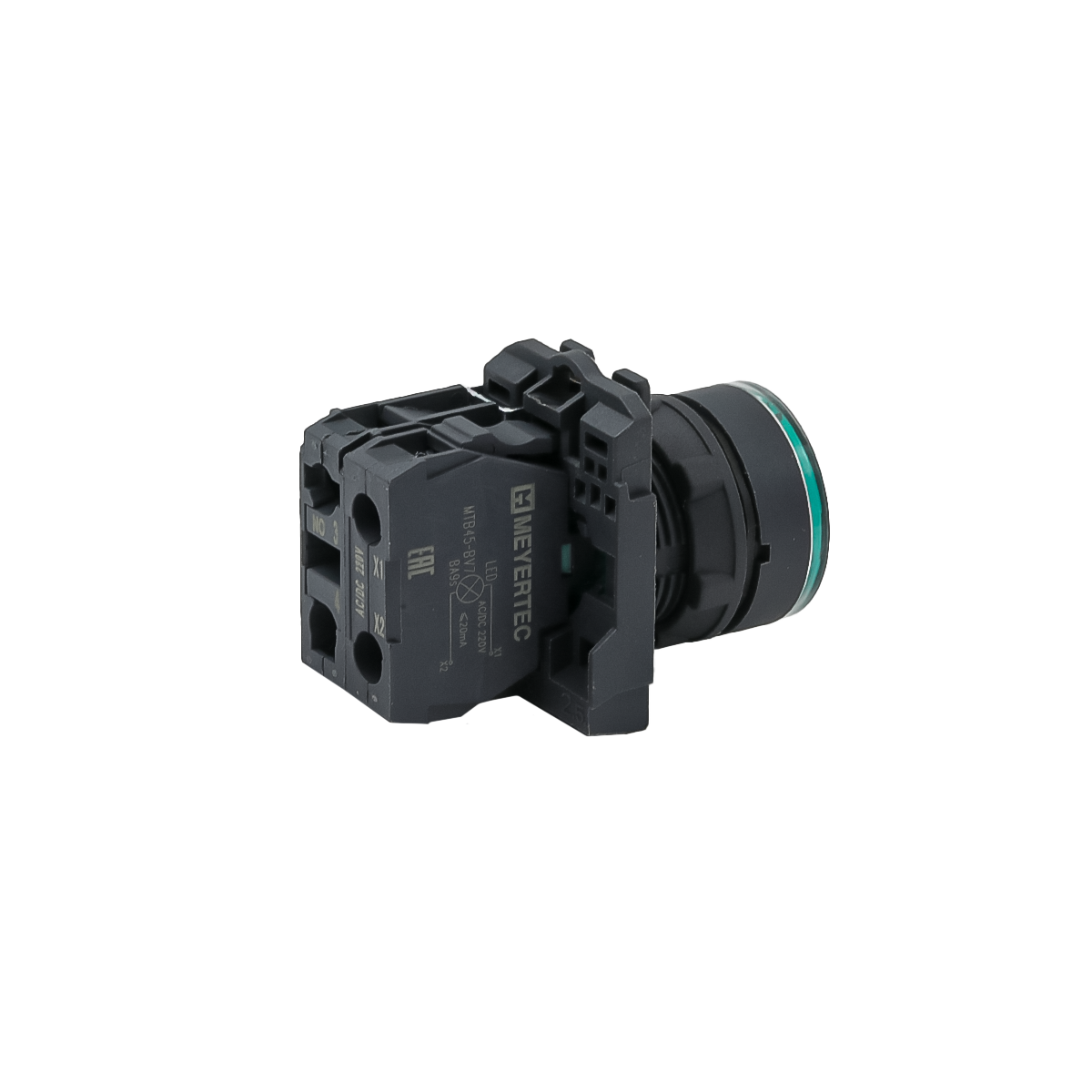

MTB5-AW33713 Кнопка зеленая с подсветкой, 1NO, 220V AC/DC, IP65, пластик

Технические характеристики

Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) IP65
Степень защиты со стороны блок-контактов IP20
Степень ударопрочности по ГОСТ EN IEC 62262 IK07
Установочный диаметр 22 мм
Температурный диапазон Эксплуатация: от -25 до +55 °C Хранение: от -40 до +70 °C
Влажность до 90 %, без образования конденсата
Предельная высота, не более 2000 м
Вибростойкость (при частоте 10–50 Гц) 15 g
Номинальный ток термической стойкости (Ith) 10 А
Номинальное напряжение изоляции (Ui) 690 В
Усилие нажатия кнопки: 10 Н
с 1 NC контактом 8 Н
Усилие нажатия кнопки от дополнительно установленного блок-контакта: 0,8 Н
с 1 NC контактом 0,6 Н
Размер и тип подключаемых проводов: 1 × 0,5 мм2 (20 AWG) жесткий или мягкий
максимальные значения 2 × 1,5 мм2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм2 (14 AWG) без кабельного наконечника
головка грибовидной кнопки: 3 × 10⁵ циклов
головки переключателей с подсветкой 1 × 10⁵ циклов
остальные головки кнопок и переключателей 3 × 10⁶ циклов
Электрический срок службы 1 × 10⁵ циклов при переменном напряжении
головка РВТ (полибутилентерефталат)
толкатель РВТ (полибутилентерефталат)
основание РВТ (полибутилентерефталат)
cкоба фиксации Металл
контакты Сплав серебра и никеля
корпус блок-контактов РВТ (полибутилентерефталат)
Момент затяжки 0,8 Н·м (максимум 1,2 Н·м)
Толщина стенки шкафа 1...6 мм
Ремонтопригодность Неремонтопригодны
Комплектация изделия Изделие в сборе
Категории применения АС-15, DС-13
Средняя частота коммутаций 3600 цикл/час
Коэффициент загрузки 0,5
Частота переменного тока 50...60 Гц
Номинальное напряжение 220 В AC/DC или 24 В AC/DC
Срок службы ≥ 30 000 часов
Цвет светодиода Белый, зеленый, красный, желтый, синий
125 0,55 —
240 — 3
250 0,27 —
380 — 2,5

Артикул: 137269

750.30 руб

В наличии, шт. 0
Удал. склад, шт.

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

MTB5-AW33713 Кнопка зеленая с подсветкой, 1NO, 220V AC/DC, IP65, пластик

Кнопка для шкафа управления MTB5-AW33713 (в сборе) предназначена для коммутации цепей управления и сигнализации, применяется в электрических цепях с переменным (до 690 В) или постоянным (до 400 В) напряжением и частотой тока 50/60 Гц. Устройства этой серии устанавливаются в шкафах автоматизации технологических процессов, шкафах управления конвейерными и упаковочными линиями, системах автоматики и диспетчеризации противоаварийной защиты, электрораспределительных щитах и других устройствах.

Преимущества серии MTB5

Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
Высокая степень ударопрочности IK07.
Расширяемая монтажная группа: до 3 блок-контактов в один ряд с возможностью расширения контактной группы до 9 блок-контактов.
Компактный LED-модуль устанавливается в один ряд с блок-контактами и не увеличивает их монтажную глубину (для кнопок и переключателей с подсветкой).
Высокая механическая износостойкость (до 3 000 000 нажатий).
Головка кнопки выполнена из ПБТ (полибутилентерефталат), который обладает высокой механической прочностью и жесткостью.
Наличие инструкции по установке в каждой индивидуальной упаковке.

Модульная серия MTB5 поставляется в сборе (головка и основание с блок-контактами) и предназначена для установки в пластиковые, металлические, стекловолоконные оболочки со степенью защиты до IP65. Рекомендована для установки в корпуса пластиковых кнопочных постов.
